Hej,
Har bytt till multifunktions ratt på min Audi a4 b8 och försöker koda om styrenheten men får meddelandet "Code rejected. Error 31:Request out of range.
Någon som haft ett liknande problem eller vet hur man ska göra?
Kör med senaste VCDS å allt.
Hjälp uppskattas mycket.
Det är nog som det står, att koden inte är giltig, ej valid. Har fått fel 31 i olika sammanhang. Då har jag provat med annat giltigt värde eller så har jag lagt ner försöket då värdet uppenbarligen inte accepteras.
Tyvärr har jag ingen lösning, har aldrig gjort det du nu försöker göra (byta ratt).
Blir väl att googla…..
/Peter
Tack för svar Peter,
Har googlat det utan framgång. Börjar tro att det kan ha att gör med styr modulen, att den inte är förberedd för multiknappar eller nått. Kanske är därför den inte vill ta emot de nya koderna.
Tänk på att olika saker ligger på olika kanaler i olika bilar även om det är samma modell. Alltså olika i tex sverige mot tyskland eller USA.
Vilken kod går du efter?
Har du haft en ratt utan knappar så är risken stor att du måste byta även rattstyrdonet när du byter till en ratt med knappar.Citat:
Ursprungligen postat av Arod
Enklaste sättet att ta reda på om så är fallet är att läsa av artiklenr på adress 16 (Rattaxelstyrdon) , notera artikelnr.
Här få du lite kött på benen : http://wiki.ross-tech.com/wiki/index...odule_Versions
Och svar på om ditt styrdon stödjer knappar.
Sedan måste du ev även byta släpringen för att det ska fungera.
Nu vet jag inte riktigt vad du menar , men adresserna till styrdonen är samma över hela världen.Citat:
Tänk på att olika saker ligger på olika kanaler i olika bilar även om det är samma modell. Alltså olika i tex sverige mot tyskland eller USA.
01 : Motorstyrdon
02 : Växellåda
03 : Broms
osv ,osv
Däremot är kodningsförfarandet INNE i dom olika styrdonen hemskt olika beroende på landsutförande,utrustningsnivå , bilmodell , motorutförande etc etc.
Detta styrs av artikelnr samt styrdonsversion.
Jag hade samma fel när jag eftermonterade farthållare i min A3Citat:
Ursprungligen postat av Arod
http://www.gtiklubben.nu/forum/showt...udi-A3-8p-2004
jag hade ett lowline styrdon. den allra första i listan på sidan som henrik.m linkade till. jag fick tag i ett styrdon från en caddy med nästa artnummer i listan som är midline.
bytte detta och efter kalibrering av styrvinkelsensor osv. så fungerar allt. efter bytet hade jag massa felkoder. ingen ABS ingen servo ingen antisladd. men allt detta berodde på att styrvinkelsensorn inte var kalibrerad och då visste inte bilen hur ratten stod osv.
här har du hur man gör detta på a4.
http://wiki.ross-tech.com/wiki/index...29_Calibration
så troligen har du low eller midline, har du färddator har du midline. få tag i ett highline styrdon med rätt artnummer på skroten så bör det funka.
Jag vet att det är flera styrdon som måste kodas, t.ex. 16-steering, radio och telephone. När jag går in på 16-steering och kryssar i mfsw installed och sen försöker spara så får jag fel meddelandet.Citat:
Ursprungligen postat av Cullberg
Hej Henrik,Citat:
Ursprungligen postat av Henrik.M
Bilen har inte varit utrustad med multi ratt innan. Har bytt airbag kablage och ratt med knappar dock inte släpring eller stydon. Har kikat på http://wiki.ross-tech.com/wiki/index...odule_Versions men vet inte vilken jag ska ha.
Så här säger vcds:
Address 16: Steering wheel (J527) Labels: 8K0-953-568.clb
Part No SW: 8K0 953 568 E HW: 8K0 953 568 E
Component: Lenks.Modul H16 0014
Revision: -------- Serial number: 90319IL3000E0
Coding: 000006
Shop #: WSC 02391 823 56573
VCID: 3C772303BF2E1BFE87F-8069
No fault code found.
Stämmer nog. Har farthållare så borde vara midline.Citat:
Ursprungligen postat av Haugeman
Så jag behöver troligen endast byta styrdon och inte släpringen om jag förstått rätt? Kan jag kolla vilken styrdon jag har via vcds eller måste ratten bort igen?
En fråga till, vad heter modulen på engelska? Tänkte göra en beställning från ebay eller liknande.
det du måste kolla artnummer på är styrdonet som sitter under släpring och spakar osv.Citat:
Ursprungligen postat av Arod

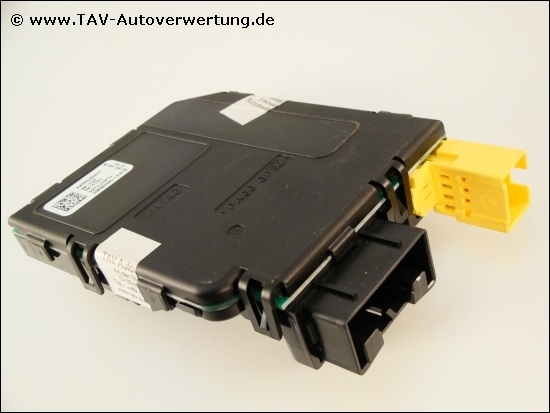

Bifogad fil 4512

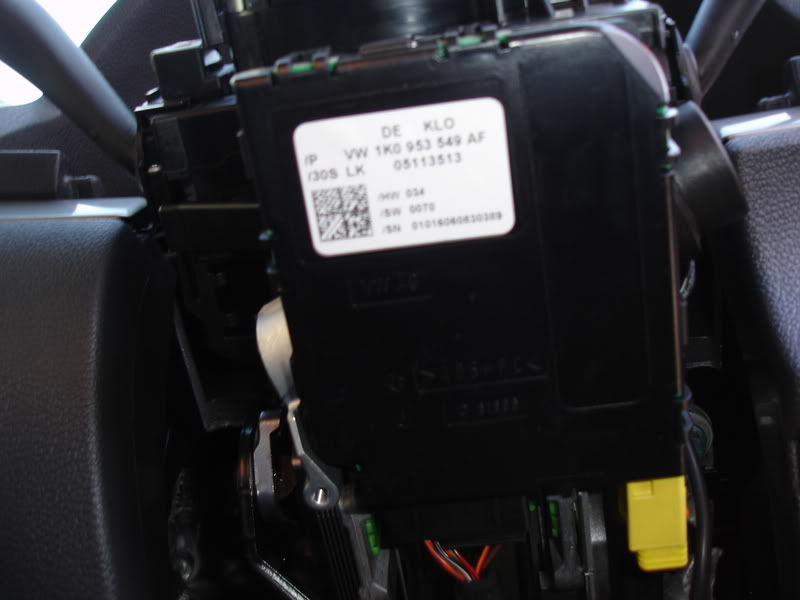

Bifogad fil 4513
Bifogad fil 4514
Så här såg min felkodläsning ut på den modulen.
Adress 16: Rattelektronik
Styrenhet artikelnr: 1K0 953 549
Komponent och/eller version: Lenksäulenmodul 009 0030
SW-kodning: 0000002
Verkstadskod: WSC 06435
VCID: EFD56D23EE5BA766FD9-80BA
https://www.google.se/search?q=1K0+9...BM%3B550%3B413
Steering Wheel Control ModuleCitat:
Ursprungligen postat av Arod
jag köpte min på bildelsbasen för 700 kr.
Man behöver inte montera ur styrdonet , artnr står i utläsningen.
I detta fall : Part No SW: 8K0 953 568 E
Jag är jävligt dålig på tyska , men jag förstår så mycket att det styrdonet ej stöder multifuntionsratt. :)
Du måste ha ett styrdon som heter 8K0 953 568 F
Kolla här : http://www.motor-talk.de/forum/multi...30.html?page=2
Skickat från min Mini Padda
Tack Henrik och Haugeman för eran utmärkta hjälp.
Jag tänker på beställa ett beg. styrdon, installera det, koda om det. Sen hör jag av mig igen.
Ha det bra tills vidare.
Edit:
Har kollat lite efter styrdon och det verkar som att man måste beställa hela kitet, släpring, spakar och styrdon till b8
Nu har jag läst på och förstår lite mer.
Själva styr modulen sitter inbyggd i släpringen så dom säljs inte separat.
Här har jag plockat ur en lista om vilka moduler som är kompatibla med vad från länken som Henrik gav. Jag översatte den med google translate så att man förstår hyfsat i alla fall.
Kod:uppdatering:
Rattstång styrenhet / släpring varianter Audi A4 / A5 / Q5 :
Spiralfjäder med elektronik och styrvinkelgivare :
KOSTAL :
8K0 953 568 B : GRA , Mufu , FIS ( ! Endast på A5 MJ 2008-09 / 2007 , annat än i den nyare airbag -kontakten , som går för utan ett index till index C , passar i alla fall i A4 8K )
8K0 953 568 D : FIS , ingen GRA , ingen Mufu
8K0 953 568 E : GRA , FIS , ingen Mufu !
8K0 953 568 F : GRA , Mufu , FIS , ingen ACC !
8K0 953 568 G : GRA , ACC , Mufu , FIS , ...
FL:
8K0 953 568 J : FIS , ingen GRA , ingen Mufu
8K0 953 568 K : GRA , FIS , ingen Mufu !
8K0 953 568 L : GRA , Mufu , FIS , ingen ACC !
8K0 953 568 M : FIS , GRA , Mufu , ACC
Företag VALEO ( från 1/ 2011) :
8R0 953 568 H: FIS , ingen GRA , ingen Mufu
8R0 953 568 J : GRA , FIS , ingen Mufu !
8R0 953 568 K : Mufu medvetna , GRA , FIS , ingen ACC
8R0 953 568 M : GRA , FIS , Mufu , ACC
FL:
8R0 953 568 N: FIS , ingen GRA , ingen Mufu
8R0 953 568 P : FIS , GRA , nej Mufu
8R0 953 568 Q : GRA , Mufu , FIS , ingen ACC !
8R0 953 568 R : Mufu ; GRA ; ACC ; Side Assist ; FIS
8R0 953 568 S : FIS , GRA , Mufu , ACC
Pitman arm och Lenksäulenstg måste vara från samma tillverkare !
8R0 = VALEO ...
8K0 ... = KOSTAL
4G0 = VALEO ...
4G8 ... = KOSTAL
Vilken tillverkare är installerad , är igenkännbar bara av att läsa eller expansion !
Varianten 8K0 953 568 G , M och 8R0 953 568 M , S är de med alla funktioner , 8K0 953 568 M och 8R0 953 568 M , S vara Ersatzteilweg för A4 , A5 , Q5 erbjuds .
Styrenheterna i FL passar inte i Vorfacelift , tvärtom , eftersom vissa funktioner inte stöds ( t.ex. Info-knappen )
MUFU vekar i alla fall förkortning för Multi funktionsratt
Korrekt
MUFU = Multifunktionslenkrad dvs Multifunktionsratt.
Med reservation för ev tyska stavfel. :)
Skrivet på forumspringaren.
Nu har jag installerat ny släp ring till 8K0 953 568 M som ska stöda mfsw.
Hur som helst så kan jag inte koda den. Gjorde en Auto scan och fick hur mycket felkoder som helst. Gjorde en kalibrering av ratten men vet ej om det gjorde saken bättre.
När jag skulle koda om 16-steering med long coding får jag detta meddelande:
http://www.gtiklubben.nu/forum/webki...ing-uninit.png[/code]
Jag trycker Yes och får felmeddelandet: Error 31 code rejected.
Nu sitter jag fast igen. Någon som har tips?
Lägg upp hela VCDS loggen över bilen.
Uppdatering.
Nu har jag lyckas få alla knappar att funka på ratten utom den talande munnen, genom att koda radio. Lyckas fortfarande inte koda #16. Och farthållaren funkar inte nu heller.
Nu har jag också ändrat alla värden från noll till 12345 på WSC/Importer/Equipment som den sa att man skulle göra.
Jag försöker lägga upp hela VCDS loggen men sidan säger att det är för många tecken?
"Talande munnen" är väl röststyrning alt mute till radion.
Om vi tänker på samma knapp.
Farthållare måste aktiveras även i 01 motorstyrdon för att det ska fungera OM man eftermonterar den. (Googla Retroflt Audi GRA)
Men som sagt en logg gör det enklare att se ev problem. :) Skrivet på forumspringaren.
Kod:Saturday,14,June,2014,12:54:12:17852
VCDS -- Windows Based VAG/VAS Emulator
VCDS Version: 12.12.2.0
Data version: 20140212
Workshop Code: 123 12345 012345
VIN: WAUZZZ8K8AN040707 License Plate: OWJ626
Mileage: 143540km-89191mi Repair Order:
--------------------------------------------------------------------------------
--------------------------------------------------------------------------------
Chassis Type: 8K (8T0)
Scan: 01 03 05 08 09 15 16 17 19 42 46 52 53 55 56 62 72 77
VIN: WAUZZZ8K8AN040707 Mileage: 143540km/89191miles
01-Engine -- Status: Malfunction 0010
03-ABS Brakes -- Status: OK 0000
04-Steering Angle -- Status: OK 0000
05-Acc/Start Auth. -- Status: OK 0000
08-Auto HVAC -- Status: OK 0000
09-Cent. Elect. -- Status: OK 0000
15-Airbags -- Status: OK 0000
16-Steering wheel -- Status: Malfunction 0010
17-Instruments -- Status: OK 0000
19-CAN Gateway -- Status: OK 0000
42-Door Elect, Driver -- Status: OK 0000
46-Central Conv. -- Status: OK 0000
52-Door Elect, Pass. -- Status: OK 0000
53-Parking Brake -- Status: OK 0000
55-Xenon Range -- Status: OK 0000
56-Radio -- Status: Malfunction 0010
62-Door, Rear Left -- Status: OK 0000
72-Door, Rear Right -- Status: OK 0000
77-Telephone -- Status: OK 0000
-------------------------------------------------------------------------------
Address 01: Engine (J623-CAGB) Labels: 03L-906-019-CAG.clb
Part No SW: 03L 906 019 C HW: 03L 906 019 AL
Component: R4 2,0L EDC H22 6031
Revision: 25H22---
Coding: 0A194012232403080000
Shop #: WSC 02145 785 00200
ASAM Dataset: EV_ECM20TDI03L906019C A02005
ROD: EV_ECM20TDI03L906019AL.rod
VCID: 2B55105F42408C461E5-807E
1 Fault Found:
4483 - Function Restriction due to Faults in Other Modules
U1113 00 [039] - -
Not Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 6
Fault Frequency: 1
Mileage: 143548 km
Date: 2014.06.14
Time: 12:32:21
Readiness: 0 0 0 0 1
-------------------------------------------------------------------------------
Address 03: ABS Brakes (J104) Labels: 8K0-907-379.clb
Part No SW: 8K0 907 379 AK HW: 8K0 907 379 AK
Component: ESP8 front H04 0070
Revision: -------- Serial number: --------------
Coding: 160504
Shop #: WSC 02391 823 56573
VCID: 820B1DFB1D4A2D0E0D3-80D7
No fault code found.
-------------------------------------------------------------------------------
Address 05: Acc/Start Auth. (J393) Labels: 8K0-907-064-05.clb
Part No SW: 8K0 907 064 DP HW: 8K0 907 064 DP
Component: BCM2 1.1 H02 0326
Revision: 00002001
Coding: 032100
Shop #: WSC 02399 823 56573
VCID: 810912F7184C3616149-80D4
Subsystem 1 - Part No SW: 8T0 959 754 D HW: 8T0 959 754 D
Component: FBSAUDIB8 IDG H37 0060
Subsystem 2 - Part No SW: 8K0 905 852 D HW: 8K0 905 852 D
Component: J764 ELV MLB H37 0042
No fault code found.
-------------------------------------------------------------------------------
Address 08: Auto HVAC (J255) Labels: Redir Fail!
Part No SW: 8T1 820 043 AH HW: 8T1 820 043 AH
Component: KLIMA 1 ZONE H08 0171
Revision: A1000000 Serial number: 01191120091864
Coding: 34200000
Shop #: WSC 02391 823 56573
VCID: 77FDFC2FC688F8A6AAD-8022
No fault code found.
-------------------------------------------------------------------------------
Address 09: Cent. Elect. (J519) Labels: 8K0-907-063.clb
Part No SW: 8K0 907 063 P HW: 8K0 907 063 P
Component: BCM1 1.0 H25 0380
Revision: 10025001 Serial number: 00000000525245
Coding: 0600D09140349F0000010003000019090F1C030804010101000000
Shop #: WSC 02391 823 56573
VCID: 3C772303BF2E1BFE87F-8069
Subsystem 1 - Part No SW: 8K1 955 119 A HW: 8T1 955 119 Labels: 1KX-955-119.CLB
Component: WWS 241109 H06 0070
Coding: 00FD11
Subsystem 2 - Part No SW: 8K0 955 559 HW: 8K0 955 559 Labels: 8K0-955-559.CLB
Component: RLS H04 0003
Coding: 025028
Subsystem 3 - Part No SW: 8K0 941 531 AJ HW: 8K0 941 531 AJ
Component: E1 - LDS H08 0090
No fault code found.
-------------------------------------------------------------------------------
Address 15: Airbags (J234) Labels: 8K0-959-655.clb
Part No SW: 8K0 959 655 G HW: 8K0 959 655 G
Component: AirbagVW-AU10 H39 0560
Serial number: 003EFD081T0/
Coding: 30343435363030303030554A304C384B3053
Shop #: WSC 02145 785 00200
ASAM Dataset: EV_AirbaECUVWAUDI010 003010
ROD: EV_AirbaECUVWAUDI010_AU48.rod
VCID: 418952F7D0CC7616D49-8014
Crash sensor for side airbag; driver side:
Serial number: 6334MSME4D726E34Q
Crash sensor for side airbag; passenger side:
Serial number: 6344MSME4E543917L
Crash sensor for side airbag; rear driver side:
Serial number: 6352QSME1F455208H
Crash sensor for side airbag; rear passenger side:
Serial number: 6362QSME21453A047
Crash sensor for front airbag; driver side:
Serial number: 63732SME2E441D082
Crash sensor for front airbag; passenger side:
Serial number: 63832SME39440232R
No fault code found.
Kod:Address 16: Steering wheel (J527) Labels: 8K0-953-568.clb
Part No SW: 8K0 953 568 M HW: 8K0 953 568 M
Component: Lenks.Modul H03 0004
Revision: -------- Serial number: 90372KBM001WH
Coding: 0000FF
Shop #: WSC 06335 000 00000
VCID: 44875BE3C7DE633EFFF-8011
Component: E221 - MFL H02 0003
1 Fault Found:
00895 - Cruise Control Switch (E45)
008 - Implausible Signal
Freeze Frame:
Fault Status: 01101000
Fault Priority: 3
Fault Frequency: 1
Reset counter: 99
Mileage: 143548 km
Time Indication: 0
Date: 2014.06.14
Time: 12:44:08
-------------------------------------------------------------------------------
Address 17: Instruments (J285) Labels: 8T0-920-xxx-17.clb
Part No SW: 8K0 920 930 D HW: 8K0 920 930 D
Component: KOMBIINSTR. H20 0255
Revision: 00100000 Serial number: CIY454TC9
Coding: 0315080002000008010000
Shop #: WSC 12345 123 12345
VCID: 2E53194B7952F96E39B-807B
No fault code found.
-------------------------------------------------------------------------------
Address 19: CAN Gateway (J533) Labels: 8T0-907-468.clb
Part No SW: 8T0 907 468 R HW: 8T0 907 468 H
Component: GW-BEM 5CAN H06 0105
Revision: GB600050 Serial number: 5000G09B2684BA
Coding: 00CF07
Shop #: WSC 02391 823 56573
VCID: 50AF67B303A68F9E4B7-8005
Subsystem 1 - Part No SW: 8X0 915 181 HW: 8X0 915 181
Component: J367-BDM H07 0125
Subsystem 2 - Part No SW: 8K0 959 663 HW: 8K0 959 663
Component: J532_DCDCStab H15 0038
No fault code found.
-------------------------------------------------------------------------------
Address 42: Door Elect, Driver (J386) Labels: 8K0-959-793.clb
Part No SW: 8K0 959 793 H HW: 8K0 959 793 D
Component: TSG FA H11 0306
Revision: Serial number: 0000009702295
Coding: 011C02204000410001
Shop #: WSC 02391 823 56573
VCID: 458146E7CCE45A36E81-8010
No fault code found.
-------------------------------------------------------------------------------
Address 46: Central Conv. (J393) Labels: 8K0-907-064-46.clb
Part No SW: 8K0 907 064 DP HW: 8K0 907 064 DP
Component: BCM2 1.1 H02 0326
Revision: 00002001 Serial number: 0124388724
Coding: 011A0620003904400020013680000000
Shop #: WSC 02391 823 56573
VCID: 810912F7184C3616149-80D4
Subsystem 1 - Part No: 8K0 951 177
Component: DWA-Sensor H02 0040
Subsystem 2 - Part No: 1K0 951 605 C
Component: LIN BACKUP HO H05 1501
No fault code found.
-------------------------------------------------------------------------------
Address 52: Door Elect, Pass. (J387) Labels: 8K0-959-792.clb
Part No SW: 8K0 959 792 H HW: 8K0 959 792 D
Component: TSG BF H11 0306
Revision: Serial number: 0000009683702
Coding: 011C02204000410001
Shop #: WSC 02391 823 56573
VCID: 44875BE3C7DE633EFFF-8011
No fault code found.
-------------------------------------------------------------------------------
Address 53: Parking Brake (J540) Labels: 8K0-907-801-V1.clb
Part No SW: 8K0 907 801 H HW: 8K0 907 801 H
Component: EPB Audi B8 H09 0100
Revision: 00000003 Serial number: 00000000510162
Shop #: WSC 00000 000 00000
VCID: 34670B23977ED3BE4FF-8061
No fault code found.
-------------------------------------------------------------------------------
Address 55: Xenon Range Labels: 8K0-907-357.clb
Part No: 8K5 907 357 A
Component: Dynamische LWR H01 0010
Revision: 00000001 Serial number:
Coding: 0000004
Shop #: WSC 02145 785 00200
VCID: 387F3F134B1637DE637-806D
No fault code found.
-------------------------------------------------------------------------------
Address 56: Radio (J503) Labels: 8Tx-035-1xx-56.clb
Part No SW: 8T1 035 186 P HW: 8T1 035 186 P
Component: Concert3 H05 0310
Revision: 00000008 Serial number: AUZ5Z6I1319793
Coding: 05000482040185000159070000
Shop #: WSC 12345 123 12345
VCID: 44875BE3C7DE633EFFF-8011
Subsystem 1 - Part No SW: 8T0 919 603 E HW: 8T0 919 603 E
Component: Display
1 Fault Found:
03138 - Input AUX IN
011 - Open Circuit
Freeze Frame:
Fault Status: 01101011
Fault Priority: 5
Fault Frequency: 1
Reset counter: 98
Mileage: 143548 km
Time Indication: 0
Date: 2014.06.14
Time: 12:34:22
-------------------------------------------------------------------------------
Address 62: Door, Rear Left (J388) Labels: 8K0-959-795.clb
Part No SW: 8K0 959 795 C HW: 8K0 959 795 C
Component: TSG HL H10 0306
Revision: Serial number: 0000102437278
Coding: 010C02204000210001
Shop #: WSC 02391 823 56573
VCID: 428B5DFBDDCA6D0ECD3-8017
No fault code found.
-------------------------------------------------------------------------------
Address 72: Door, Rear Right (J389) Labels: 8K0-959-795.clb
Part No SW: 8K0 959 795 C HW: 8K0 959 795 C
Component: TSG HR H10 0306
Revision: Serial number: 0000102436300
Coding: 010C02204000210001
Shop #: WSC 02391 823 56573
VCID: 428B5DFBDDCA6D0ECD3-8017
No fault code found.-
Felet på 01 och 16 hänger mest troligt ihop med varandra.
Kontrollera som jag tidigare skrev att GRA (Farthållare) är aktiverat i motorstyrdonet.
Felet på 56 (Radio) brukar man få om man kodar fel och kodar att radion har AUX fast den inte har det.
Den ligger och övervakar AUX ingången på radion fastvden inte finns/är aktiv.
Koda bort AUX på radion och se vad som sker om du INTE har en AUX ingång i bilen.
Annars kan du strunta i den felkoden.
Skrivet på forumspringaren.
Har haft farthållare hela tiden och det har funkat tills jag bytte släpringen. Kollade 01 och farthållaren var aktiverad som den skulle.
Ang. aux så har jag det så det är nog inget att bry sig om.
Försöker också koda 77-telephone för multiratt genom denna kod 0011400 men den vill inte acceptera. Vet du kanske nått om den?
Det är antagligen så att jag ska kunna använda knappen med munnen på ratten om man ska kalla den det.
Kommer inte på nått annat för tillfället , förutom det jag skrivit.
Skrivet på forumspringaren.
