Placering av sensorer Passat 4MOTION -09 2.0 FSI

Hejsan

Bilmodell: Passat 4MOTION -09 2.0 FSI

Jag har felkod (se nedan) utlästa med Scantool iCarsoft VAWS V2.0 och skulle vilja få lite hjälp att klura ut vilken av dessa sensorer (se bild) som tillhör den felkoden och vad kan dom andra sensorerna heta!?

Det finns något som heter Bank 1 sensor 1, Bank 1 sensor 2, Bank2 sensor 1, Bank 2 Sensor 2 osv. vart sitter dom alla?


OBD P0545 Pending Exhaust Gas Temperature Sensor Circuit Low Bank 1 Sensor 1


VAG 001349 Sensor 1 for Exhaust Temp BANK 1(G235), Short to Ground
VAG 012888 Oxygen (Lambda) Sensor B1 S1, Heating Circuit, Regulation at Lower Limit

Nästa fråga är om (enligt bild) Sensor 1 och 2 är av samma typ/värde och skall ha samma värden (skulle man kunna växla plats på dem) och vad skall det då vara för värden?

MVH
Peder

Bifogad fil 13236

Omöjligt att tyda något från den där bilden!

Du kan ju alltid koppla ur sonderna, så får du svar direkt!

Citat:

---

Ursprungligen postat av pedbys

Hejsan

Bilmodell: Passat 4MOTION -09 2.0 FSI

Jag har felkod (se nedan) utlästa med Scantool iCarsoft VAWS V2.0 och skulle vilja få lite hjälp att klura ut vilken av dessa sensorer (se bild) som tillhör den felkoden och vad kan dom andra sensorerna heta!?

Det finns något som heter Bank 1 sensor 1, Bank 1 sensor 2, Bank2 sensor 1, Bank 2 Sensor 2 osv. vart sitter dom alla?


OBD P0545 Pending Exhaust Gas Temperature Sensor Circuit Low Bank 1 Sensor 1


VAG 001349 Sensor 1 for Exhaust Temp BANK 1(G235), Short to Ground
VAG 012888 Oxygen (Lambda) Sensor B1 S1, Heating Circuit, Regulation at Lower Limit

Nästa fråga är om (enligt bild) Sensor 1 och 2 är av samma typ/värde och skall ha samma värden (skulle man kunna växla plats på dem) och vad skall det då vara för värden?

MVH
Peder

Bifogad fil 13236

---

Lägger upp bilden som fil också då inte forumet stöder större bilder!

Bifogad fil 13237

Känns som att främre sonden för bank1 är på upphällningen vad det gäller förvärmningen

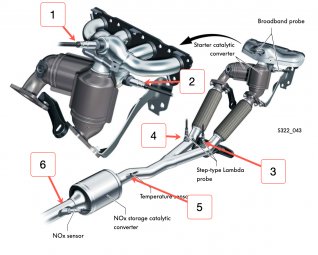

skulle kunna vara detta Arrenschemang av sensorerna
nr1: Bank 1 sensor 1
nr2: Bank 2 sensor 1
nr3: Bank 1 sensor 2
nr4: Bank 2 Sensor 2

de 2 främre sensorerna 1+3 är av bredbandstyp (5 trådar och 6 polig kontakt)
de 2 bakre sensorerna 2+4 är vanliga (4 -trådare)

den bakom bakre katten är kväveoxid/NOX-givaren

Vag är lite luriga näre gäller att namnge placeringar.
Dom absolut flesta 4-cylindriga motorer har bara en bank, även om den på bilden har två.

Sedan numreras givarna ifrån topplockets avgasportar.
..men för att strula till det så numreras lambdasonder annorlunda än avgastemperaturgivare(som du inte ens har med på dina bilder).

Cylinder 1 ingår som regel i bank 1.

Lambdasonder räknar bara lambdasonder, dvs bank ett, sensor 1 å nästa benämns då bank 1 sensor 2.

Avgastemperaturgivare räknas inte lika, utan dessa räknar även med lambdasonder.
Så om det sitter en lambdasond först ut ifrån toppen, så är den b1s1, och om det sedan sitter en avgastempgivare efter lambdasonden så blir den avgastempgivare b1s2 osv.
